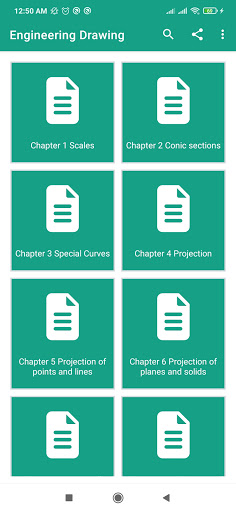

土木工程专业学生的工程制图笔记。工程绘图应用程序涵盖了几乎重要的主题，这些主题按章节索引：-
1。代表因子

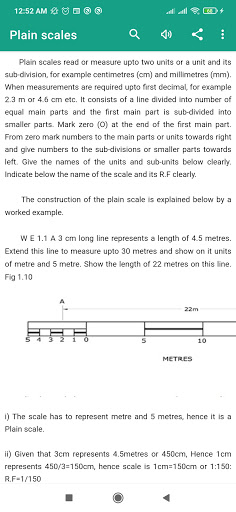

2．普通秤
3。对角刻度
4。椭圆的构造
5。抛物线的构造
6。摆线
7。外摆线
8。内摆线
9。渐开线
10。阿基米德
11。对数螺线
12。投影类型
13。正交投影
14。第一和第三角度投影
15。与平面平行的直线
16．与平面倾斜的直线
17．平行于 HP 和 VP 的直线投影
18。垂直于 HP 且平行于 VP 的线
19。与 VP 平行且与 HP
20 倾斜的线。线向 HP 和 VP 倾斜
21。旋转AB线，使其与VP平行。

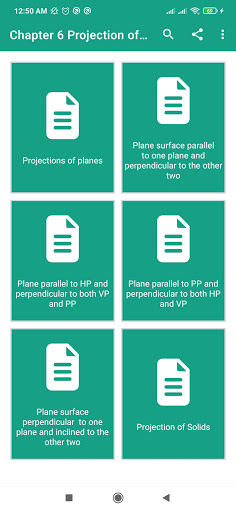

22．飞机的投影
23。与一个平面平行并与另外两个平面垂直的平面
24．平行于 HP 且垂直于 VP 和 PP 的平面
25。平行于 PP 且垂直于 HP 和 VP 的平面
26。垂直于一个平面并倾斜于另外两个平面的平面
27。固体投影
28。固体截面
29。剖面视图的可视化
30。切割平面线
31。切割平面线的放置
32。全剖面图
33。断开的部分
34。平行线开发
35。径向线开发
36。等角投影
37。透视
38。等距比例
39。替代等距比例
工程制图应用程序包含供土木工程学生使用的离线内容工程制图应用程序专为土木工程有志者的常规课程以及竞争性考试而设计。
介绍
工程制图是一种专门的语言，用于传达有关工程系统的设计、构造和操作的技术信息。它是对象或系统的图形表示，传达其形状、大小和其他基本特征。工程图纸广泛应用于各个行业，包括制造、建筑和运输。
工程图的类型
工程图纸有许多不同类型，每种都有其自己的用途和惯例。一些最常见的绘图类型包括：
* 装配图显示了各个零件如何组装成完整的产品。
* 详细图纸提供有关特定零件或组件的详细信息。
* 制造图纸提供了如何制造零件或组件的说明。
* 安装图提供了如何安装产品或系统的说明。
* 维护图纸提供了如何维护产品或系统的说明。
绘图标准
工程图纸是根据一套确保一致性和准确性的标准创建的。这些标准包括：
* 线型和粗细
* 尺寸标注
* 公差
* 形位公差
* 注释
绘图工具
可以使用多种工具创建工程图，包括：
* 手动绘图工具（例如铅笔、钢笔、尺子、量角器）
* 计算机辅助设计（CAD）软件
工程图的好处
工程图纸具有许多优点，包括：
* 清晰的沟通：图纸提供了一种清晰、简洁的方式来传达技术信息。
* 准确性：图纸是其所代表的对象或系统的准确表示。
* 一致性：图纸是根据一套标准创建的，这确保了一致性和准确性。
* 文档：图纸提供了工程系统的设计、构造和操作的永久记录。
* 可视化：绘图有助于可视化工程系统的设计和操作。
结论
工程制图是一种强大的工具，用于传达有关工程系统的设计、构造和操作的技术信息。它是对象或系统的图形表示，传达其形状、大小和其他基本特征。工程图纸广泛应用于各个行业，包括制造、建筑和运输。
